خدمات ما

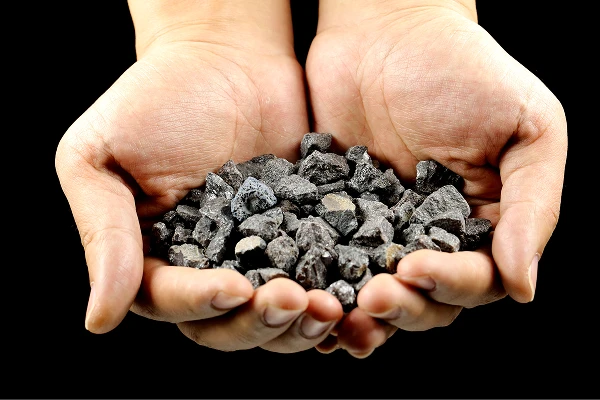

آلومینا ذوب شده قوس

کریستال های Corundum در کوره قوس الکتریکی 2000 درجه ذوب شده ضمانت لایه پایین برای عمر مواد نسوز و راندمان سنگ زنی

ذات محصول

این پودر آلومینای معمولی نیست ، بلکه کورندوم کریستالی تک است که از بوکسیت در بیشتر از یا مساوی با درجه 2000 درجه ذوب و مجدداً تبلور می شود. ویژگی های آن از: حاصل می شود:

رشد کریستالی

خنک کننده آهسته برای شکل گیری 10-400 μm comple Crystal -al₂o₃

حذف ناخالصی طبیعی

FE/SI و سایر ناخالصی ها هنگام ذوب شناور و جدا از هم هستند (خلوص 95-99.5} ٪)

کنترل فراکتومتری

ذرات چند منظوره پس از خرد شدن تولید می شوند (افزایش عملکرد سنگ زنی/اتصال)

پارامترهای فنی

ترکیب معمولی:

- Corundum قهوه ای: al₂o₃94-97 ٪|Tio₂ 1.5-3.5 ((سفت کننده) 丨 sio₂ 1-2 ٪

- Corundum White: Al₂o₃ 99.2 ٪ ↑|Na₂o کمتر از یا مساوی 0.3 ٪ (کنترل سدیم برای جلوگیری از انفجار)

خصوصیات فیزیکی:

- سختی Mohs: 9.2 (فقط دوم به الماس)

چگالی -بولک:1.7-1.9 g/cm³ (بر رئولوژی کاستانهای ریخته گری تأثیر می گذارد)

- مغناطیسی:<0.02% (key indicator for precision polishing)

چرا به جای پخت و پز ، الکتروفیوژن را انتخاب می کنیم؟

مقایسه محصول

مقایسه بین الکتروفیوژن و پخت

موارد مقایسه	آلومینا ذوب شده	آلومینا
ساختار بلور	کریستال تک کامل	کلبه پلی کریستالی
ثبات شوک حرارتی	1700 درجه درجه حرارت اتاق 15 بار بدون ترک خوردگی	معمولاً<10 cycles
زندگی ابزار سنگ زنی	دوام چرخ سنگ زنی 35 ٪	منفعل و سقوط آسان است

سناریوهای کاربردی

01.

سناریو 1: بخش دسته بندی یک گیاه مواد نسوز

"هنگامی که چمن زنی شما نیاز به مقاومت در برابر فرسایش فولاد مذاب 1600 درجه دارد:

افزودن 8-15 ٪ 3-5 mm جمع قهوه ای قهوه ای ذوب شده

مقاومت در برابر خوردگی 2.3 برابر بیشتر از Corundum Sintered است

مراجعه به یک مورد شرکت فولادی: زندگی ملافه از 85 بار به 122 بار

02.

صحنه 2: کارگاه تولید محصولات ساینده

"هنگام پردازش آلیاژهای نیکل بالا (مانند Inconel 718):

از چرخ سنگ زنی F80 White Corundum استفاده کنید

چسبندگی را 70 ٪ در مقایسه با ساینده کاربید سیلیکون کاهش داد

داده های اندازه گیری شده: مقدار RA سطح از 1.2μm به 0.6μm کاهش یافته است

تولید و کنترل کیفیت (جزئیات واقعی)

قابلیت ردیابی مواد اولیه

Bauxite: Henan Sanmenxia Grade A معدن (Al₂o₃ بیشتر از یا مساوی 85 ٪ ، پتاسیم کم و سدیم)

روند ذوب

36 ساعت فرآیند ذوب → 72 ساعت خنک کننده طبیعی → خردکن فک + سنگ شکن غلتکی

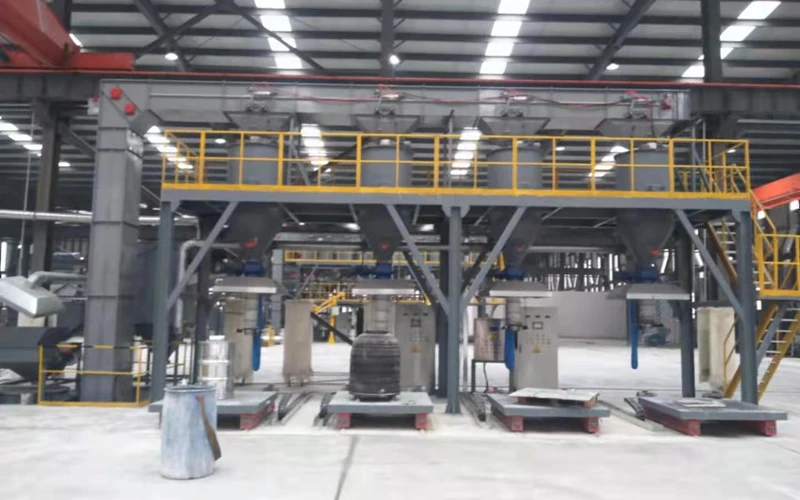

کنترل اندازه ذرات

مواد خام → خرد شدن درشت → جداسازی مغناطیسی و حذف آهن → غربالگری و درجه بندی → شکل گیری جریان هوا

پرسش

س: آیا می توان دستورات فوری را تولید کرد؟

پاسخ: "کوره قوس باید به مدت 30 روز پس از احتراق ، به طور مداوم اجرا شود . لطفاً حداقل 45 روز قبل سفارش را قرار دهید . با این حال ، 500 تن به طور منظم f24- اندازه ذرات F120 در سهام {7." "

س: چرا قیمت میکرو پودر (زیر W63) پرش کرد؟

پاسخ: "هر تن میکرو پودر باید با 240 ساعت دیگر سنگ زنی جریان هوا پردازش شود و مصرف برق 3 برابر افزایش می یابد
